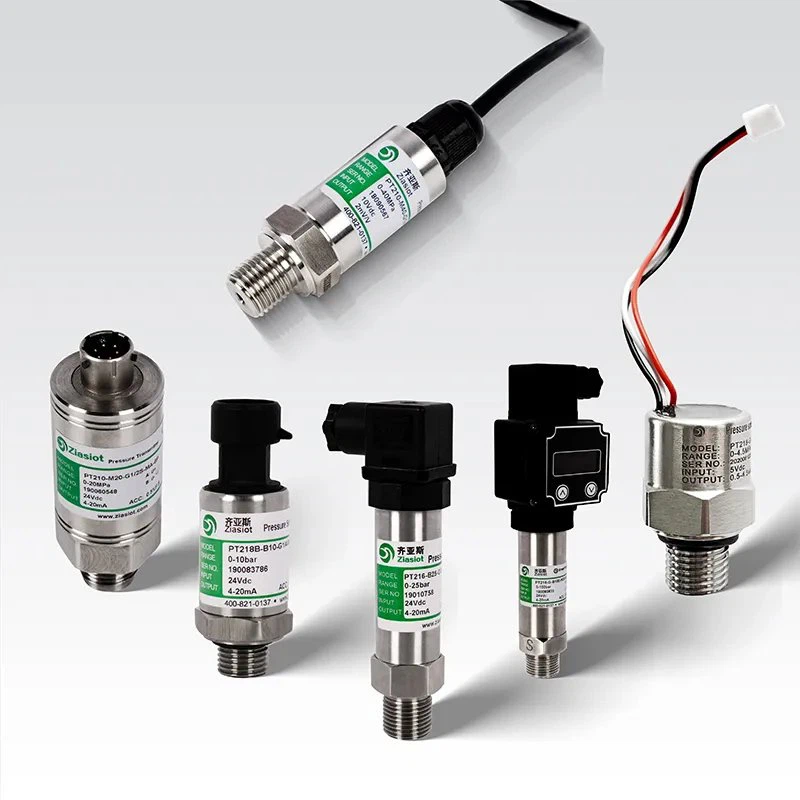

Tryktransmitter

En tryktransmitter, også kendt som en differentialtransmitter, er hovedsageligt sammensat af trykmåleelementer, sensorer, modulkredsløb, displayhoveder, urkasser og processtik. Den kan konvertere de modtagne tryksignaler fra gasser, væsker osv. til standardstrøm- og spændingssignaler for at forsyne sekundære instrumenter såsom indikatoralarmer, optagere, regulatorer osv. til måling, indikation og procesjustering.



Måleprincippet for en tryktransmitter er, at procestrykket og referencetrykket påføres de to ender af det integrerede trykfølsomme siliciumelement, og differenstrykket får siliciumwaferen til at deformeres (med en forskydning på kun μm), således at den fuldt dynamiske Wheatstone-bro lavet af halvlederteknologi på silicium-waferen kan udsende en ydre spænding i forhold til trykkilden i forhold til trykkilden.



På grund af den fremragende styrke af siliciummaterialer er både lineariteten og variationsindekset for udgangssignalet høje. Under drift konverterer tryktransmitteren den målte fysiske størrelse til et mV-niveauspændingssignal og sender det til en differentialforstærker med høj forstærkning og mulighed for at udligne temperaturdrift. Det forstærkede signal konverteres til et tilsvarende strømsignal gennem spændingsstrømkonvertering og udsættes derefter for ikke-lineær korrektion, hvorved der til sidst genereres et standardstrømspændingssignal, der svarer lineært til indgangstrykket.



Typer af tryktransmittere

Tryktransmittere kan kategoriseres baseret på den type tryk, de måler, den sensorteknologi, de bruger, og deres applikationer. Her er et udvidet udseende:



1. Måletryktransmittere

• Arbejdsprincip: Disse måler trykket i forhold til atmosfærisk tryk. Sensoren registrerer forskellen mellem det påførte tryk og det omgivende atmosfæriske tryk.
• Anvendelser: De fleste industrielle applikationer bruger manometertryktransmittere, fordi de giver relative trykaflæsninger. Disse bruges typisk i pneumatiske systemer, væsketanke og kompressorsystemer.
• Eksempel: Måling af trykket i en tank i forhold til atmosfærisk tryk.



2. Absolutte tryktransmittere

• Arbejdsprincip: Disse måler tryk i forhold til et absolut vakuum (0 psi eller 0 bar). Sensoren sammenligner det påførte tryk med et perfekt vakuum (nul tryk).
• Applikationer: Anvendes i applikationer, der har brug for absolutte trykmålinger, såsom vakuumsystemer, højdemåling og høj-præcisionsmiljøer som rumapplikationer eller høj-højdeovervågning.
• Eksempel: Overvågning af trykket inde i et vakuumkammer eller måling af barometertryk ved havoverfladen.



3. Differenstryktransmittere

• Arbejdsprincip: Disse måler forskellen mellem to trykpunkter. Senderen beregner trykforskellen mellem de to indgange og udsender forskellen som et elektrisk signal.
• Anvendelser: Almindelig brugt til flowmåling, filterovervågning, niveaumåling i tanke og lækagedetektion.
• Flowmåling: For eksempel bruges differenstryktransmittere i forbindelse med åbningsplader eller Venturi-rør til at beregne strømningshastigheder.
• Filterovervågning: Overvågning af differenstrykket på tværs af filtre hjælper med at identificere, hvornår de er tilstoppede.
• Eksempel: Måling af trykfaldet over en åbningsplade for at bestemme strømningshastigheden af ​​en væske.



4. Multi-Variable Tryktransmittere

• Arbejdsprincip: Disse transmittere kombinerer flere målinger (f.eks. tryk, temperatur og flow) til en enkelt enhed. Dette kan reducere kompleksiteten og omkostningerne ved målesystemet.
• Anvendelser: Anvendes ofte i sofistikerede processtyringssystemer, hvor flere parametre skal måles samtidigt.
• Eksempel: En multi-variabel transmitter kan bruges i et dampkedelsystem til at måle tryk, temperatur og flow i ét instrument.





Nøgleparametre for valg af tryktransmitter

Valg af den passende tryktransmitter kræver omhyggelig overvejelse af flere kritiske parametre for at sikre optimal ydeevne og lang levetid i din specifikke applikation.



1. Trykområdebestemmelse

Driftsprincip: Vælg altid en sender med en rækkevidde på ca. 1,5 gange dit systems maksimale arbejdstryk

Kritiske overvejelser:

Optager trykspidser og udsving, der er almindelige i hydrauliske systemer og procesapplikationer

Forhindrer sensorskader fra overtrykshændelser

Bevarer nøjagtigheden ved at undgå kontinuerlig drift tæt på fuld-skalagrænser

Trade-off Bemærk: Selvom trykdæmpere kan beskytte mod spidser, reducerer de responstiden



2. Mediekompatibilitetsanalyse

Materialevalgsmatrix:

Medietype Anbefalet materiale

Generelt 316 rustfrit stål

Ætsende kemikalier Hastelloy C276

Ultra-rene væsker Guld-belagte membraner

Særlige konfigurationer:

Skyllemembraner til viskøse/slamapplikationer

Kemiske tætninger til aggressiv medieisolering



3. Nøjagtighedsspecifikationer

Ydelsesfaktorer:

Typisk industrinøjagtighed: 0,1 % til 0,5 % FS

Nøglekomponenter:

Ikke-linearitet: ±0,1 % FS

Hysterese: ±0,05% FS

Gentagelighed: ±0,03 % FS

Omkostningsimplikationer:

Modeller med høj-nøjagtighed (0,1 %) koster 30-50 % mere end standardversioner (0,5 %)



4. Temperaturovervejelser

Driftsområder:

Parameter|Standardsortiment|Mulighed for høj-temperatur

Driftstemperatur|-40~85 grader|-40~125 grader

Kompensationsområde|-20~70 grader|-20~100 grader

Temperatureffekter:

Nuldrift: Typisk ±0,5 % FS/10 grader

Spændviddedrift: Typisk ±0,25 % FS/10 grader



5. Udgangssignalindstillinger

Valgvejledning:

Signaltype Bedst til maksimal afstandsstøjimmunitet

4-20mA Mest industrielle 1000m Fremragende

0-10V Kortrækkende 30m God

Digitale (RS485) Smartsystemer 1200m Fremragende



6. Krav til strømforsyning

Spændingsspecifikationer:

Sløjfe-drevet: 12-36V DC (standard)

Linje-forsynet: 24V AC/DC eller 110/220V AC

Reguleringsbehov:

±10 % variation acceptabel for de fleste moderne sendere



7. Langtidsstabilitet-

Branche benchmarks:

Standard: ±0,25 % FS/år

Høj-ydelse: ±0,1 % FS/år

Påvirkning af vedligeholdelse:

Reducerer kalibreringsfrekvensen med op til 50 %



8.Udvælgelsesmetode

Proceskortlægning - Dokumenter alle driftsbetingelser

Sikkerhedsmargener - Anvend 1,5x trykreduktion

Materialeaudit - Bekræft kemisk kompatibilitet

Ydeevnevalidering - Kryds-tjek nøjagtighed vs. temperatur

Signalintegritetstjek - Bekræft korrekt outputtype

Livscyklusanalyse - Evaluer de samlede ejeromkostninger



For kritiske applikationer, anmod altid om:

Tredjeparts-kalibreringscertifikater

Materiale test rapporter

SIL-certificeringsdokumenter (hvor relevant)





Anvendelser af tryktransmittere

Tryktransmittere er alsidige enheder, der bruges i en lang række industrier til både overvågning og kontrol. Lad os nedbryde nogle almindelige industrielle applikationer:

1. Proceskontrol

• Kemisk fremstilling: Tryktransmittere overvåger og kontrollerer trykket i reaktorer, rørledninger, destillationskolonner og lagertanke. Tryk er en kritisk parameter i kemiske reaktioner, og præcis overvågning sikrer sikkerhed og optimal produktkvalitet.
• Petrokemisk industri: I olieraffinaderier overvåger tryktransmittere tryk i forskellige stadier af forarbejdning, herunder destillation, filtrering og krakning. De hjælper også med at overvåge rørledningstryk til lækagedetektion og flowovervågning.
• Vandbehandling: I filtreringssystemer måler tryktransmittere trykket før og efter filteret for at bestemme, hvornår vedligeholdelse er påkrævet. De bruges også til at måle tryk i pumpesystemer, der styrer vandstrømmen i behandlingsanlæg.

2. HVAC (varme, ventilation og aircondition)

• I HVAC-systemer bruges tryktransmittere til at overvåge lufttryk i kanaler og vandtryk i pumper og rør. Dette er med til at sikre optimal luftstrøm, temperaturkontrol og energieffektivitet.
• De bruges også i kølere, kedler og luftbehandlingsenheder for at opretholde ensartet tryk, hvilket er afgørende for effektiv drift og brugerkomfort.

3. Olie- og gasindustrien

• Opstrøms (efterforskning og produktion): Tryktransmittere er kritiske til overvågning af trykket i brønde, rørledninger og trykbeholdere. Brøndhovedovervågning er afgørende for at undgå udblæsninger og kontrollere produktionen.
• Midstream (Transport): Tryktransmittere overvåger trykket i rørledninger for at sikre sikker og effektiv transport af olie og gas. De hjælper også med lækagedetektion og flowovervågning.
• Nedstrøms (raffinering): Tryktransmittere bruges i raffineringsprocesser, såsom krakning, destillation og raffinering, for at sikre produktkvalitet og kontrollere processen.

4. Luftfart og Automotive

• Luftfart: I fly måler tryktransmittere kritiske tryk i brændstofsystemer, hydrauliske systemer og højde.
• Biler: I køretøjer overvåger tryktransmittere dæktryk, brændstofsystemer og motorydelse, hvilket forbedrer sikkerheden og effektiviteten.

5. Lægemiddelindustri

• I farmaceutisk fremstilling bruges tryktransmittere i processer som sterilisering, væskeoverførsel og trykbeholderkontrol. Nøjagtig trykmåling er afgørende for at opretholde sterile miljøer og sikre kvaliteten af ​​produkterne.



Vejledning til installation og vedligeholdelse af tryktransmitter

For at sikre målenøjagtighed og langsigtet-pålidelighed skal du overholde følgende kritiske forholdsregler, når du bruger tryktransmittere:



1. Beskyttelse mod elektromagnetisk interferens (EMI).

• Kontrol før-installation: Bekræft for potentielle EMI-kilder (f.eks. VFD'er, motorer med høj-effekt) i nærheden af ​​installationsstedet.
• Afskærmningsforanstaltninger: Brug afskærmede kabler med korrekt jordforbindelse til metalkabinetter, når EMI er til stede.
• Indbygget-beskyttelse: Moderne sendere har EMI-bestandigt kredsløb, men optimale installationsmiljøer anbefales stadig.



2. Krav til strømforsyning

• Spændingsgrænse: Overskrid aldrig 36V input for at forhindre kredsløbsskade. Underspænding kan forårsage driftssvigt (ingen udgang/visning).
• Anbefalet forsyning: 24V DC reguleret strømkilde foretrækkes for stabil ydeevne.



3. Vedligeholdelse af monteringsport

• Tilstopning: Ophobning af procesmedier kan blokere monteringsporte over tid, hvilket forringer trykdetektion.
• Rengøringsprotokol: Etabler periodiske rengøringsskemaer baseret på mediekarakteristika (f.eks. tyktflydende/krystalliserende væsker).



4. Udendørs vejrbeskyttelse

Kabelbeskyttelse:

• Før kabler gennem IP-konnektorer eller pansrede ledninger.
• Spænd tætningsmøtrikkerne for at forhindre vand i at trænge ind i huset.
• Miljøklassificering: Vælg sendere med IP65 eller højere indtrængningsbeskyttelse.



5. Gastrykmåling

Korrekt installation:

• Bor trykhane ved rørledningens krone.
• Monter transmitteren på den øvre sektion for at tillade væskedræning ind i proceslinjen.



6. Vinterfrostbeskyttelse

Forebyggende foranstaltninger:

• Installer varmesporingskabler eller isoleringskapper.
• Til ekstrem kulde skal du bruge fryse-modstandsdygtige modeller eller udfylde impulslinjer med glykolblandinger.
• Risikoadvarsel: Frosne medier kan sprænge membraner på grund af isudvidelse.



7. Mediehåndtering med høj-temperatur

Køleløsninger:

• Obligatoriske kondenseringssløjfer (hævertrør) + køleplader.
• Fyld sifoner med vand for at skabe dampbarrierer.
• Temperaturgrænser: Hold senderens kropstemperatur inden for det nominelle område (typisk -40~85 grader).



8. Termisk stabilitet

• Placeringsvalg: Undgå områder med drastiske temperaturudsving for at minimere nuldrift.
• Ekstreme miljøer: Overvej temperatur-kompenserede modeller, eller installer termiske skjolde.



9. Sedimentforebyggelse

• Rørdesign: Brug lodrette/vinklede installationer for at lette dræning.
• Vedligeholdelse: Installer nedblæsningsventiler til gylle-/slibemedieapplikationer.



10. Membransikring

• Frostbeskyttelse: Forbyd måling af fryse-tilbøjelige medier (risiko for beskadigelse af membranen).

Mekanisk pleje:

• Undgå kontakt med værktøjet under installationen (kritisk for tynde-filmtyper).
• Vælg korrosionsbestandige-materialer (Hastelloy/tantal) til aggressive medier.



Yderligere anbefalinger

✅ Jording: Implementer lynbeskyttelse til udendørsenheder.

✅ Kalibrering: Udfør årlig kalibrering (kvartalsvis under barske forhold).

✅ Materialevalg: Tilpas våde dele til medieegenskaber (pH, viskositet osv.).

✅ Overholdelse af disse retningslinjer vil optimere transmitterens levetid og målekonsistens. Se altid producentens manualer for model-specifikke krav.
